ZYC自力式壓差平衡閥的詳細資料：
【產品名稱：自力式壓差平衡閥、自力式壓差控制閥】
【產品型號：ZYC、ZTY47】
【自力式壓差控制閥用途】自力式壓差控制閥，是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的閥門。適用于供暖方式采用雙管系統的壓差控制，保證系統基本不變，降低嗓音，平衡阻力，消除熱網和水力失調。不需外來能源依靠被控介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量偏差恒定用戶進出口壓差，有助于穩定系統運行，特別適用分戶計量或自動控制系統中。
【特點】
☆適用于需要進行流量控制的水系統中，尤其適合于供熱，空調等非腐蝕性液體介質的流量控制。
☆安裝在水系統中，經運行前的一次調節，即可使系統流量自動恒定在要求的設定值。
☆能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均”提高供熱，空調的室溫合格率。
☆能有效的克服“大流量、小溫差”的不良運行方式，提高系統能效，實現經濟運行。
1、介質流動方向應與閥體箭頭方向*；
2、應安裝在回水管上，閥上接導壓管，導壓管的另一端與供水管連接，建議在導壓管供水端安裝1/2"球閥，以便啟動消除堵塞功能；
3、在導壓管前的供水管上應安裝過濾網，避免水質太差造成該閥失去自動調節功能；
4、供水管和該閥前的回水管應分別裝設壓力表，便于調節控制壓差;
5、如發現該系統流量過大或過小，可能的原因是管道元件安裝時的雜物卡阻在閥塞上，可將1/2"球閥關閉3—5分鐘，這時如果是較輕堵塞，即可自動消除，如還不能消除，則要拆開閥門檢查消除堵塞物；
6、控制壓差調節方法：逆時針方向調節調壓閥桿，觀察壓差。
【自力式壓差控制閥技術參數】
★公稱壓力：1.6MPa;
★公稱通徑：25～400mm;
★適用溫度：0～100℃;
★法蘭標準：GB/T 17241.6 GB/T 9113;
★試驗標準：GB/T 13927 API598;
★閥體材質: 鑄鐵、鑄鋼;
★適用介質：水、油等非腐蝕性液體;
ZYC自力式壓差平衡閥主要技術參數： |
型號 | 公稱壓力 | 殼體試驗壓力 | 壓差控制范圍 | |
定壓差型 | 可調壓差型 | |||
ZYC-16-H3T | 1.6MPa | 2.4MPa | 10KPa\20KPa\30KPa | 10-30KPa |
主要外形安裝尺寸： |
DN（mm）L | 連接方式110 | L（mm）110 | H（mm） | 流量（M3/h） | 適用介質 | 介質溫度 | 主要零件材料 | |
定壓差型 | 可調壓差型 | |||||||
15 |
螺紋 | 110 | 95 | 145 | 0.2-1 |
水 |
0-100℃ |
閥體,上蓋和下蓋為鑄鐵\閥芯為銅\膜片為尼龍強化橡膠\彈簧為不銹鋼 |
20 | 110 | 110 | 150 | 0.3-1.5 | ||||
25 | 115 | 130 | 165 | 0.5-2 | ||||
32 |
法蘭 | 130 | 140 | 190 | 1-4 | |||
40 | 200 | 190 | 340 | 1.5-6 | ||||
50 | 215 | 205 | 355 | 2-8 | ||||
65 | 230 | 240 | 390 | 3-12 | ||||
80 | 275 | 300 | 500 | 5-20 | ||||
100 | 290 | 350 | 550 | 10-30 | ||||
125 | 310 | 380 | 580 | 15-45 | ||||

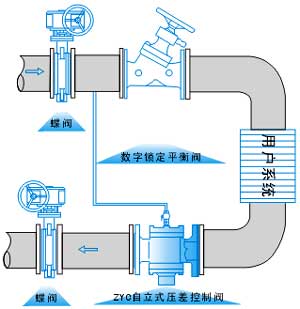

安裝示意圖：
ZYC自力式壓差平衡閥選型
按式KV=G/式中（G-M3/h），根據zui大流量和可能的zui小工作壓差計算所需的zui大KV值，應小于閥門的zui大KV值；根據zui小流量和可能的zui大工作壓差計算所需的zui小KV值，應大于閥門的zui小KV值，如G=3-10M/h，△P"zui大=200KPa，△P"zui小=20KPa，KVzui大=10/=25，KVzui小=3/=2.12，選擇DN50即符合要求，建議盡量不變徑選用閥門。
1.采用，為分戶計量提供了必要條件。*，分戶計量按熱收費提高了熱用戶的自主權，更好利用自由熱節約能源，假如系統不裝置，當用戶調節時，流量只能跑到其他用戶處，另外，散熱器溫控閥的zui大承壓25Kpa,不加溫控閥壓差過大會發出噪音的危險。
2.采用自力式壓差閥配備變頻水泵，是既節能有經濟的運行方式。
3.采用為控制提供了很好的工作環境，在換熱器前加裝，可防止換熱器內水流速過大，超過允許降壓，延長其壽命。在自力式溫度控制閥、流量控制閥、平衡閥、散熱器溫控閥前有三個作用：1保證工作壓差不超過zui大允許壓差，2.保證通過流量限制在zui大流量之內，3.保證不產生噪音和氣蝕現象。
電動閥前加保證受外網波動給電動閥造成的頻繁動作，減少電動閥由信號遲到造成的誤動作，營造一個相對舒適的環境。
4.采用給一次系統的高效率運行帶來可靠的保證。
5.采用對水泵控制，可以節省很大費用。用于供熱系統中循環水泵在系統流量減小時，揚程會增大，同時，當管阻隨流量減小，以平方關系降低時，克服阻力所需的壓頭大大下降。過高壓頭不僅導致控制閥產生噪音，控制性能變差和振蕩等問題，同時對水泵的運行也帶來了不必要的電力消耗，當管阻隨流量變化以平方管線變化時，水泵耗電量隨流量變化成立方關系變化，因此對水泵進行控制可以節省費用。
6.采用，為系統的動態平衡調節提供了可靠的保證。分戶計量后，當某用戶因不付費給用戶關閉，如果沒有，被關閉或調節用戶的流量就會強加給其他用戶，這樣就造成了其他用戶多付費甚至造成立關與立管之間的不平衡。當使用后，通過壓差控制閥的動作流量就不會強加給其他用戶，立關與立管的不平衡。當室外溫度或其他自由熱給用戶，用戶通過溫控閥的控制，可同時都在調節而且住在朝陽方向，要比住在朝陰方向的動作要大一些，這樣就需要通過自力式壓差控制來解決這個問題。
訂貨須知：
一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的平衡閥型號，請型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。提供zui全面、專業的“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
