一、Q61F?三片式活接對焊球閥產品應用：

本發明屬于球閥技術領域，具體為一種可拆式焊接球閥。在一些空間位置受限的地方對輸水管路或輸氣管路進行閥門的安裝時，通常采用焊接的方式進行安裝，在行業內將這種安裝方式叫做焊接球閥；現有的焊接球閥主要是由閥座、閥球、閥桿以及手柄等組成，并在閥球內裝配有*的密封墊和密封圈，同時焊接球閥大多采用銅材料來制作，而銅的導熱性能好，在管路中安裝這種球閥進行焊接時，由電焊產生的高溫熱能，會傳遞到整個球閥球，而安裝在閥球內的密封墊和密封圈受到這種高溫就會產生變形，使其失去密封性能，以至使整個球閥失去其密閉性。

針對目前的狀況，現需設計一種可拆式焊接球閥，而可拆式的焊接球閥隨之帶來密封性的問題和操作的便利性；因此，現需對其進行改進和優化。三片式對焊球閥廣泛應用于食品、制藥、石油化工、電力、冶金等工業管線。Q61F手動三片式活接對焊球閥是為管線安裝維修專門設計的一種產品，適用于高溫或磨損力度大，需要經常更換的工況。設計采用三片式結構，其結構簡單、在使用過程中出現問題或長時間需要更換零件時可以自行拆開。該球閥主要特點是外螺紋帶活接對焊式，焊接式使得閥門更加牢固緊湊，當需要更換球閥時無需將焊接的接口切割，只需扭動活接接頭就可輕而易舉的將球閥拿下來，使得該球閥拆裝變得簡單容易。以下是臺臣公司提供的的效果圖片。

二、性能規范

設計制造：按ANSI B16.34 檢驗測試：按API598
結構長度：L按ANSIB16.10標準（L）按DIN3202 S13
連接尺寸：按ANSIB16.25和GB12224標準
工作壓力：1/4"-2"1000PSI（7MPa） 2 1/2"-4"800PSI（5.6MPa）
溫度范圍：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
適用介質：（C）水、油品、氣（P）硝酸類 （R） 醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
產品規格：1/4"~4"
材料標準 （C） ASTM A216-WCB、DIN1.619（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408

開啟過程
    1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
    2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
    3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
    4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
關閉過程
    1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
    2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
    3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
    4手輪轉動的后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到*密封。

其他說明：

（C）（P）球體、閥桿采用SS304。本公司還可提供ASTM A351-CF3M（316L）、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。針對上述情況，為了克服現有技術的缺陷，本發明提供一種可拆式焊接球閥，有效的解決了現有焊接球閥不能有效進行拆卸，以及拆卸式帶來密封性和操作便利性的問題。

主要零件材料

MP閥座采用對位聚苯。

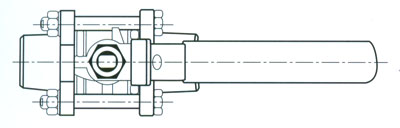

Q61F?三片式活接對焊球閥主要尺寸 單位:mm

需要說明的是，在本文中，關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。提供全面、專業的“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
